グリッドシート
	テキスト形式
	説明

グリッドシート

①名称

15文字以内で入力します。

②Z軸

【プロジェクト概要/単位系】で[部材入力方法]の｢断面を名称とZ軸で定義｣をチェックした場合、【節点】の｢軸-Z｣で定義したZ軸名称を入力します。
上下のZ軸のZ座標の範囲に、両端のZ座標が含まれる部材を認識します。

③種別

｢0:RC｣、｢1:SRC｣から選択します。

④端部

｢0:I端･中央･J端｣、｢1:外端･中央･内端｣、｢2:両端･中央｣、｢3:全断面｣から選択します。

⑤コンクリート

寸法

寸法を入力します。

材質

【コンクリート材質】で定義した名称を入力します。
空欄の場合、【材質範囲】の名称を使用します。

⑥主筋

本数

本数を入力します。

材質･径

【鉄筋材質】で定義した名称を入力します。
空欄の場合、【材質範囲】の名称を使用します。

位置(1段筋)

【モデル化条件】で[断面]の[主筋位置の指定]を｢0:かぶり｣にした場合はかぶり厚さ、｢1:重心位置｣にした場合はコンクリート縁から鉄筋中心までの距離を入力します。

間隔(2段筋)

2段筋間隔を入力します。
2段筋間隔を省略した場合(0で入力した場合)、次のいずれかの最大値とします。

・	呼び径の1.5倍＋最外径
・	粗骨材最大寸法(普通コンクリート:25㎜、軽量コンクリート:20㎜)の1.25倍＋最外径
・	25㎜＋最外径

側面かぶり

側面のかぶり厚さを入力します。

⑦スラブ筋

材質･径

【鉄筋材質】で定義した名称を入力します。
空欄の場合、【材質範囲】の名称を使用します。

⑧あばら筋

形

｢0:1本｣、｢1:2本｣、｢2:3本｣、｢3:4本｣、｢4:5本｣、｢5:6本｣、｢6:7本｣、｢7:8本｣、｢8:9本｣、｢9:10本｣から選択します。

本数	１本	２本	３本	４本	５本	６本	７本	８本	９本	10本
形

材質･径

【鉄筋材質】で定義した名称を入力します。
空欄の場合は、【材質範囲】の名称を使用します。

※	2種類の材質･径を入力できます。 1種類の場合、｢材質･径1｣｢材質･径2｣に同じ材質･径を入力します。

ピッチ

ピッチを入力します。

スパイラル

スパイラル筋を使用するかを指定します。

⑨鉄骨

[種別]が｢1:SRC｣の場合、入力します。

寸法

寸法を入力します。
弊社製品共通のデータベースk-DBの鋼材データベースを参照する場合、[形状]、[製品]、[型番]を入力します。

材質

【鉄骨材質】で定義した名称を入力します。
空欄の場合、【材質範囲】の名称を使用します。
[形状]が｢H形鋼｣で[製品]が｢東京製鐵(株)Tuned-H(SS400)｣、または｢東京製鐵(株)Tuned-H(SM490)｣のk-DBを参照している場合、【応力準備計算】で自動生成します。

⑩色

部材を、【表示色】の[断面色別表示]で表示する場合に表示する色を、｢0｣～｢15｣から選択します。
色は、【属性設定】の｢カラーテーブル｣で変更できます。

テキスト形式

説明

1. 構造形式が平面フレーム、平面格子ばり、立体フレームの場合、入力可能です。

2. 構造形式により、次の項目が入力可能です。


   項　目	平面フレーム	平面格子ばり	立体フレーム
   Z軸	○		○
   スラブ筋			○

3. 入力補助ツール

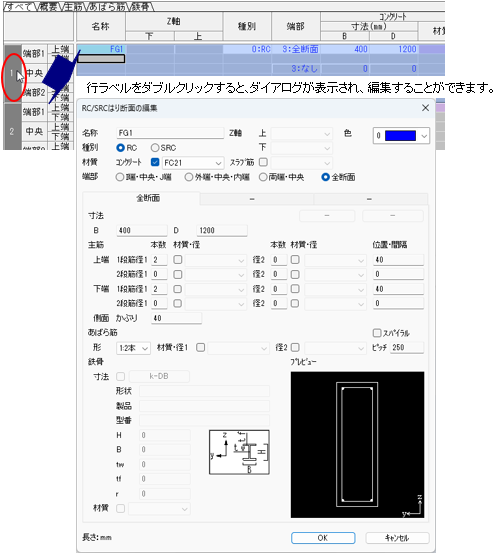

   グリッドシートの行ラベルをダブルクリックすると、ダイアログが表示されます。
   各項目を設定し、[OK]ボタンをクリックすると、グリッドシートの各項目が更新されます。



   ※	[k-DB]をチェックし、ボタンをクリックすると、鋼材データの参照ダイアログが表示されます(【Sはり断面リスト】説明3.を参照)。
